Sprzęt do produkcji szaf elektrycznych

Sprzęt do produkcji szaf elektrycznych jest maszyną do formowania rdzenia w pełni zautomatyzowanej linii do produkcji szaf elektrycznych. Łącząc wykrawanie ciągłe,-precyzyjne formowanie rolek, cięcie wzdłużne i automatyczne gięcie, jest to główna część całej linii produkcyjnej. Wyposażony w system sterowania PLC Mitsubishi i interfejs człowiek-maszyna z ekranem dotykowym, umożliwia sparametryzowane sterowanie i autodiagnostykę- usterek. Jako rdzeń linii produkcyjnej, sprzęt ten wymaga tylko jednego operatora i osiąga prędkość produkcyjną 1-2 szaf na minutę, przy dziennej wydajności 800-1200 jednostek. Może przetwarzać szafki o wymiarach od 300 × 400 do 1800 × 2000 (możliwość dostosowania) i nadaje się do masowej produkcji różnych obudów szaf elektrycznych, w tym szaf rozdzielczych wysokiego i niskiego napięcia, szaf zasilających 21 i szaf w stylu Rittal.

Specyfikacje techniczne

Nazwa produktu	Sprzęt do produkcji szaf elektrycznych
Specyfikacje materiałów	Taśmy stalowe walcowane na zimno Q235-, taśmy stalowe ocynkowane
Grubość materiału	1,2 → 1,5 mm (możliwość dostosowania)
Szybkość produkcji	1-2 sztuki/minutę
Specyfikacje produkcyjne	Rozmiar pudełka: 300400-18002000 (konfigurowalny)
Głębokość pudełka	Możliwość dostosowania
Parametry napięcia	380 V/415 V, 50 Hz, 3-fazowe
Źródło powietrza	0,5 m3/min; Ciśnienie: 0,7 MPa
Materiał rolkowy	Cr12 obrabiany CNC; hartowany do twardości HRC58-60 stopni
Silnik napędowy	Napęd silnikowy o zmiennej częstotliwości
Całkowita moc silnika	25kw
Materiał matrycy do cięcia	Cr12MoV
Tryb transmisji	Skrzynia biegów
Metoda cięcia	Cięcie hydrauliczne
Tolerancja wymiaru cięcia	Mniejsza lub równa ±0,5 mm (długość mniejsza lub równa 1000 mm)
System operacyjny	Interfejs człowiek-maszyna z ekranem dotykowym
Sterowanie elektryczne	Sterowanie programem PLC Mitsubishi
Przestrzeń filmowa	2823 metry (długość×szerokość×wysokość)

Zalety produktu

Wytrzymała jednostka główna-zaprojektowana specjalnie do dużych szaf. Sprzęt charakteryzuje się wzmocnioną konstrukcją ramową o dużej sztywności, zaprojektowaną specjalnie dla dużych rozmiarów i grubych płyt szaf elektrycznych. W porównaniu ze zwykłym sprzętem do formowania skrzynek rozdzielczych, ta jednostka główna ma większe średnice rolek i średnice wałów oraz grubszą ściankę ramy, co zapewnia, że sprzęt nie ulega odkształceniom sprężystym podczas obróbki szerokich i grubych płyt, gwarantując dokładność formowania obudowy.
Rolki Cr12,-odporne na zużycie i-trwałe. Rolki formujące są obrabiane CNC ze stali formierskiej Cr12, a po hartowaniu twardość osiąga stopień HRC58 -60%, co zapewnia wysokie wykończenie powierzchni i doskonałą odporność na zużycie. Podczas długotrwałej, ciągłej produkcji powierzchnia rolek jest mniej podatna na zużycie wgłębień i zarysowań, co skutecznie wydłuża żywotność sprzętu i zmniejsza koszty konserwacji.
Napęd skrzyni biegów, stabilny i niezawodny. Jednostka główna wykorzystuje tryb napędu skrzyni biegów, w którym wszystkie rolki są napędzane synchronicznie przez zestawy przekładni, co zapewnia precyzyjne przełożenia przekładni. W porównaniu do napędów łańcuchowych lub pasowych przekładnie mają większą nośność,-eliminując poślizg i przeskakiwanie zębów, dzięki czemu szczególnie nadają się do formowania na rolkach grubych blach o dużych-przekrojach, zapewniając symetryczne boki i spójne wymiary szafy.
Cięcie hydrauliczne zapewnia gładką powierzchnię cięcia. Wykorzystując metodę cięcia hydraulicznego matrycą Cr12MoV, zapewnia dużą siłę i prędkość cięcia. Tolerancje wymiarowe cięcia są kontrolowane w zakresie ±0,5 mm (długość mniejsza lub równa 1000 mm), co pozwala uzyskać gładką powierzchnię cięcia,-bez zadziorów, która nie wymaga późniejszego szlifowania.

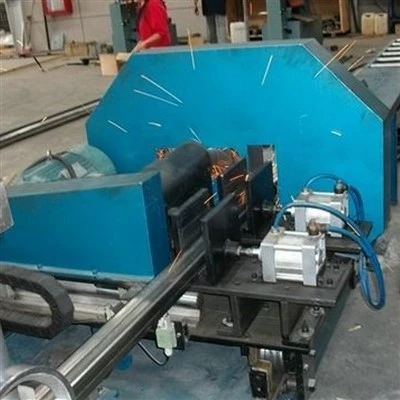

Zdjęcia fabryczne

Wysyłka zdjęć

Wizyta klienta

Często zadawane pytania

P: Czy jesteś fabryką lub firmą handlową?

Odp.: Jesteśmy fabryką zlokalizowaną w Weifang w Chinach. Posiada ponad dwadzieścia zestawów zaawansowanego sprzętu, w tym nowe centrum obróbki precyzyjnej, tokarki CNC, wycinarki drutowe CNC oraz dużą platformę do testowania gięcia profili samochodowych. Zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.

P: Jaką grubość blachy może przetwarzać sprzęt?

Odp.: Standardowa konfiguracja obsługuje taśmy stalowe walcowane na zimno lub ocynkowane o grubości 1,2-1,5 mm. W przypadku obróbki grubszych arkuszy (np. 2,0 mm lub więcej) można zapewnić niestandardowe wzmocnienie zgodnie z wymaganiami klienta, obejmujące zwiększenie średnicy rolek, zwiększenie sztywności ramy i zwiększenie ciśnienia w układzie hydraulicznym.

P: Czy sprzęt jest trudny w obsłudze? Ile osób potrzeba do jego obsługi?

Odp.: Sprzęt jest wyposażony w system sterowania PLC Mitsubishi i interfejs człowiek-maszyna z ekranem dotykowym. Wszystkie parametry (takie jak wymiary, prędkość, pozycja wykrawania itp.) można ustawić i uzyskać do nich dostęp na ekranie, dzięki czemu obsługa jest intuicyjna. Do obsługi całej maszyny potrzebna jest tylko jedna osoba odpowiedzialna za podawanie, monitorowanie stanu pracy i zbieranie materiałów.
